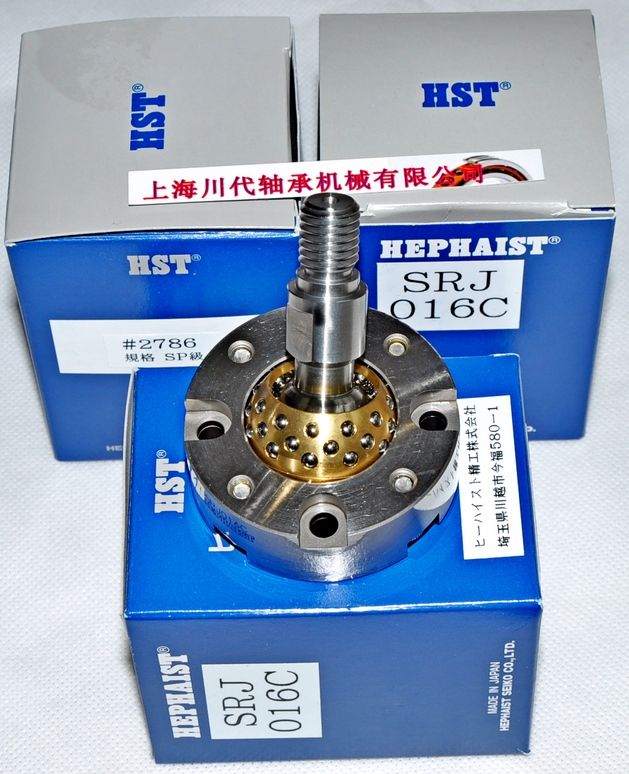

| HEPHAIST高精度滚动导轨零间隙SRJ006C、SRJ008C、SRJ012C、SRJ016C、SRJ032C、SRJ048C、 |
|
上海川代轴承机械有限公司 新闻动态 2025-5-16
|
|
实现了高刚性，高精度滚动导轨零间隙。
多度的自由度并联机构的关键节点的常规2?3度的自由旋转接头相结合。
然而，这些关节已升迁其特征在于，由于结构复杂。
滑动球形接头与多自由度也一直可用，但是，它们有大的摩擦阻力和内间隙。

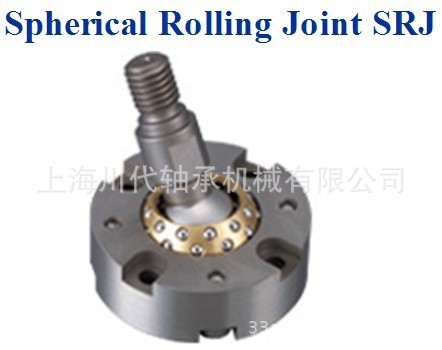

为了解决这些问题，HEPHAIST 滚动球形滚动联合开发的。
精度高
可移动部分的摩擦阻力，由于其滚动的联合结构下的预紧力，实现高精确度与零间隙。
小型化与多个自由度的关节
与那些结合滚动轴承与3个自由度的，高的刚性和小型化已经实现。
在并联机构中的应用
为实现高精度，高刚性和并联机构的小型化的最佳选择。
超细内球面的加工技术
实现超细内球面的加工技术HEPHAIST。
类型选择
 Product specifications |
| C series |
| Type |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
C(N) |
Co(N) |
Spot facing depth |
Width across flat |
Weight (kg) |
permissible angle of swing |
| SRJ004C |
19 |
15 |
3.8 |
2.5 |
10 |
6 |
M3 |
3.6 |
2 |
6 |
1.5 |
128 |
100 |
1.5 |
4 |
0.015 |
±15° |
| SRJ006C |
25 |
20 |
5.5 |
3.8 |
11.5 |
8 |
M4×0.5 |
4.5 |
3 |
10 |
2 |
320 |
280 |
2.3 |
5 |
0.036 |
±30° |
| SRJ008C |
30 |
24 |
7 |
4 |
16 |
12 |
M5×0.5 |
5.5 |
3.4 |
11 |
2 |
490 |
540 |
2 |
7 |
0.06 |
±30° |
| SRJ012C |
42 |
34 |
11 |
6 |
20 |
15 |
M10 |
11 |
4.3 |
14 |
2 |
720 |
770 |
3.6 |
14 |
0.18 |
±30° |
| SRJ016C |
56 |
45 |
12 |
7 |
32 |
18 |
M12 |
12.6 |
5.5 |
25 |
5 |
1170 |
1300 |
4.6 |
14 |
0.37 |
±30° |
| SRJ024C |
74 |
62 |
17 |
11 |
42 |
23 |
M14 |
15 |
6.6 |
35 |
7 |
2840 |
3920 |
5.5 |
17 |
0.93 |
±30° |
| SRJ032C |
100 |
84 |
22 |
16 |
60 |
30 |
M16 |
16.6 |
9 |
48 |
10 |
5800 |
8820 |
8.6 |
22 |
2.3 |
±30° |
| SRJ048C |
136 |
114 |
38 |
22 |
78 |
38 |
M28×2 |
30 |
11 |
60 |
10 |
10600 |
16000 |
10.8 |
30 |
6.73 |
±30° | | |
