联轴器E2-M、E3-M、E4-M、E5-M、E10-M、E20-M、E30-M、E40-M、E50-M、E60-M、E70-M、E80-M、E100-M、E120-M、E140-M

上海川代轴承机械有限公司新闻动态 2024-11-25

产品介绍

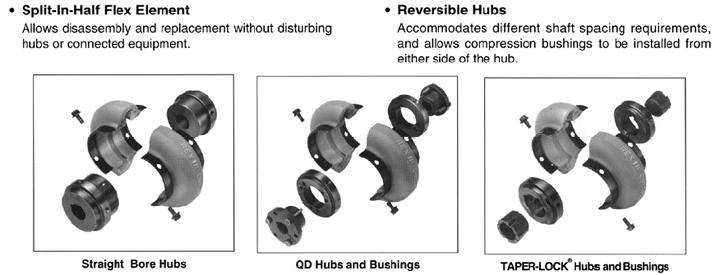

分为两半的挠性零件结构易于更换,不必移动轴套或连接设备
聚氨基甲酸乙脂挠性零件不用润滑,有良好的抗化学腐蚀能力
抗扭柔软性靠缓冲冲击荷载和扭振保护设备
允许安装误差的能力强，由安装误差产生的反作用力小
可用目检测，检查时不必拆卸联轴器
轴套可以换用，标准联轴器和间隔联轴器的套筒相同

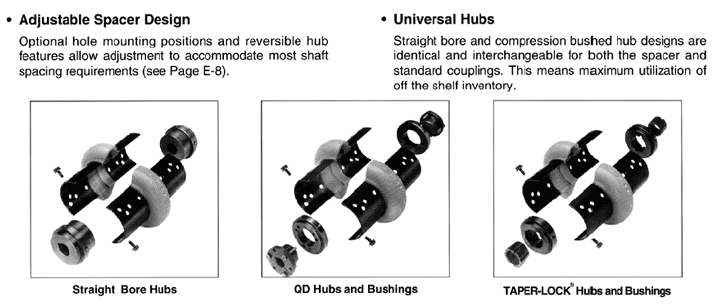

可调的间隔套筒，一种间隔联轴器可以适合于不同轴间间隔
美国原装进口

直孔轴套的技术规格数据

奥米伽联轴器型号	推荐的最大孔径 mm	最小孔径mm	功率额定值①	扭矩额定值①Nm	最大RPM	尺寸mm								重量③kg
						A	B	C		D	E	F
						外径	轴套长	轴间距②		最大轴套直径	最小轴套直径	全长
						外径	轴套长	内	外	最大轴套直径	最小轴套直径	内	外
E2-M	28	13	0.0023	21.5	7500	89	24	36	46	47	38	84	94	0.55
E3-M	34	13	0.0043	41.2	7500	102	38	8	46	59	50	84	122	1.1
E4-M	42	13	0.0066	62	7500	116	38	8	46	66	57	84	122	1.4
E5-M	48	13	0.011	104.5	7500	137	44	8	59	80	70	97	147	2.5
E10-M	55	13	0.011	163.8	7500	162	44	8	59	93	84	97	147	3.7
E20-M	60	21	0.027	260	6600	184	50	13	65	114	102	113	165	5.9
E30-M	75	21	0.043	412	5800	210	58	12	69	138	118	125	182	9.6
E40-M	85	26	0.066	622	5000	241	63	8	75	168	146	135	202	15.9
E50-M	90	26	0.09	864	4200	279	70	11	91	207	152	151	230	24.5
E60-M	105	31	0.148	1412	3800	318	82	8	97	222	165	173	262	32.8
E70-M	120	31	0.262	2486	3600	356	85	18	109	235	175	189	281	39
E80-M	155	31	0.467	4463	2000	406	114	17	149	286	240	245	377	77
E100-M	171	48	1	9605	1900	533	140	44	95	359	267	324	375	111
E120-M	190	48	2	19221	1800	635	152	57	124	448	305	362	429	193
E140-M	229	48	4	38442	1500	762	178	76	127	530	381	432	483	339

① 使用系数=1.0

② 轴端与轴套面平起的尺寸

③ 最大孔径轴套的重量

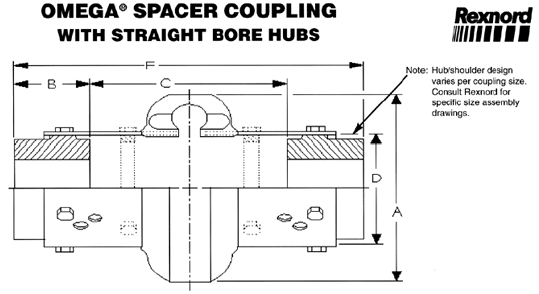

带有直孔轴套的技术规格数据

奥米伽联轴器编号①	推荐的最大孔径	最小孔径	额定功率①	额定扭矩②	最大RPM③	尺寸mm								重量⑥
				额定扭矩②		A	B	C		D	E	F
				(Nm)		外径	轴套长	轴间距④		最大轴套直径	最小轴套直径	全长
	mm	mm		(Nm)		外径	轴套长	最小	最大	最大轴套直径	最小轴套直径	最小⑤	最大	kg
ES2-R-M	28	13	0.0023	21.5	7500	89	24	91	100	47	38	146	149	1
ES3-R-M	34	13	0.0043	41.2	7500	102	38	85	140	59	50	184	216	1.38
ES4-R-M	42	13	0.0066	62	7500	116	38	85	140	66	57	184	216	2.3
ES5-R-M	48	13	0.011	104.5	7500	137	44	89	140	80	70	184	228	3.4
ES10-R-M	55	13	0.011	163.8	7500	162	44	89	140	93	84	184	228	4.7
ES20 -M	60	21	0.027	260	4800	184	50	67	180	114	102	238	280	7.1
ES30 -M	75	21	0.043	412	4200	210	58	54	180	138	118	238	293	11.4
ES40-M	85	26	0.066	622	3600	241	63	41	180	168	146	238	307	18.2
ES50-M	90	26	0.09	864	3100	279	70	28	180	207	152	238	319	27.3
ES60-M	105	31	0.148	1412	2800	318	82	66	250	222	165	318	415	38.2
ES70-M	120	31	0.262	2486	2600	356	85	59	250	235	175	318	421	46.4
ES80-M	155	31	0.467	4463	1800	406	114	37	250	286	240	318	478	81.8

①尾表“R”表示环型，圆环作为ES10-R至ES10-R的标准件和ES20至ES80型的任选提供。
②使用系数=1.0
③高速环为ES2-R至ES10-R的标准件，ES20至ES80的任选件,装有高速环的间隔联轴器可以以标准系列联轴器的最大允许速度转运
④轴与轴套面平齐的尺寸
⑤元件的全长
⑥最大孔轴套的重量
