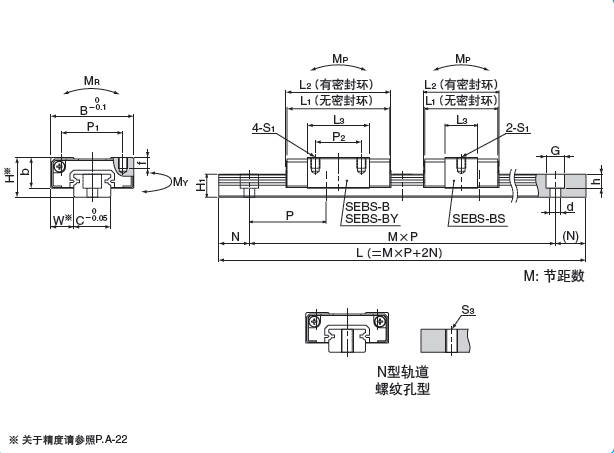

公称型号

组装尺寸

滑块尺寸

H

mm

W

mm

B

mm

L1

mm

L2

mm

P1

mm

P2

mm

S1

f

mm

L3

mm

b

mm

树脂

回路盖

不锈钢制

回路盖

SEBS 5B

SEBS 5BY

SEBS 5BM

SEBS 5BYM

6

3.5

12

16.5

16.9

8

—

M2

1.5

9.3

4.5

19.5

19.9

—

7

M2.6

1.8

12.3

SEBS 7BS

SEBS 7B

SEBS 7BY

SEBS 7BSM

SEBS 7BM

SEBS 7BYM

8

5

17

18.2

19

12

—

M2

2.5

8.8

6.5

22.2

23

8

12.8

31.7

32.5

13

22.3

SEBS 9BS

SEBS 9B

SEBS 9BY

SEBS 9BSM

SEBS 9BM

SEBS 9BYM

10

5.5

20

20.5

21.3

15

—

M3

3

10.1

7.8

30

30.8

10

19.6

39.5

40.3

16

29.1

导轨尺寸

基本额定负荷

静态允许力矩

质量

尺寸

H1

mm

C

mm

d×G×h

mm

S3

N

mm

P

mm

动

C

kN

静

Co kN

MP MP2

N·m

MY MY2

N·m

MR

N·m

滑块g

导轨

g/100mm

树脂

回路盖

不锈钢制

回路盖

4

5

2.4×3.5×0.8

M2.6

5

15

0.52

0.75

1.13

7.86

0.95

6.59

1.96

3

4

13

5B

5BY

0.64

1.00

1.94

12.0

1.63

10.0

2.62

4

5

4.7

7

2.4×4.2×2.3

M3

0.92

1.05

1.57

13.6

1.32

11.4

3.86

7

10

21

7BS

7B

7BY

1.28

1.69

3.66

25.4

3.07

21.3

6.18

9

12

1.90

2.95

10.4

59.1

8.74

49.6

10.8

15

18

5.5

9

3.5×6×3.5

M4

7.5

20

1.05

1.26

2.17

18.2

1.82

15.2

5.90

11

15

31

9BS

9B

9BY

1.70

2.53

7.78

48.2

6.53

40.4

11.8

18

22

2.26

3.80

16.8

91.7

14.1

77.0

17.7

27

31
