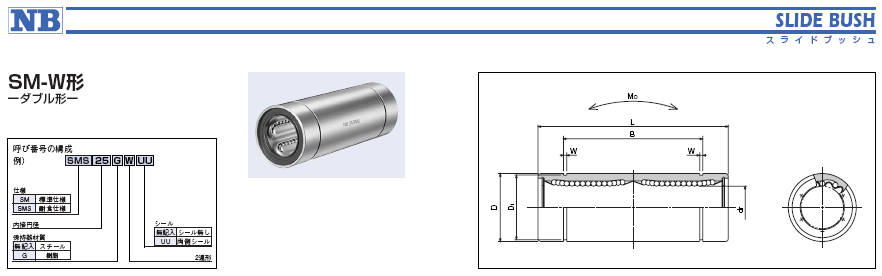

呼び番号										ボール 条列
標準仕様					耐食仕様						dr		D
スチール 保持器		樹脂 保持器			ステンレス 保持器			樹脂 保持器			mm	許容差 μm	mm	許容差 μm
SM 3W		SM 3GW			SMS 3W			SMS 3GW		4	3	0 －10	7	0 －11
SM 4W		SM 4GW			SMS 4W			SMS 4GW		4	4		8
SM 5W		SM 5GW			SMS 5W			SMS 5GW		4	5		10
SM 6W		SM 6GW			SMS 6W			SMS 6GW		4	6		12	0 －13
SM 8W		SM 8GW			SMS 8W			SMS 8GW		4	8		15
SM10W		SM10GW			SMS10W			SMS10GW		4	10		19	0 －16
SM12W		SM12GW			SMS12W			SMS12GW		4	12		21
SM13W		SM13GW			SMS13W			SMS13GW		4	13		23
SM16W		SM16GW			SMS16W			SMS16GW		4	16		28
SM20W		SM20GW			SMS20W			SMS20GW		5	20	0 －12	32	0 －19
SM25W		SM25GW			SMS25W			SMS25GW		6	25		40
SM30W		SM30GW			SMS30W			SMS30GW		6	30		45
SM35W		SM35GW			SMS35W			SMS35GW		6	35	0 －15	52	0 －22
SM40W		SM40GW			SMS40W			SMS40GW		6	40		60
SM50W		SM50GW			SMS50W			SMS50GW		6	50		80
SM60W		SM60GW			SMS60W			SMS60GW		6	60	0/－20	90	0/－25
主要寸法									偏心μm	基本定格荷重		静的許容 モーメント Mo N・m	質量g	軸径 mm
L			B			W mm	D1 mm			動 C N	静 Co N
mm	許容差 mm		mm	許容差 mm
19	0 －0.3		―	―		―	―		10	138	210	0.51	3.2	3
23			―	―		―	―			176	254	0.63	4.8	4
28			20.4	0 －0.3		1.1	9.6			265	412	1.38	11	5
35			27			1.1	11.5		15	323	530	2.18	16	6
45			35			1.1	14.3			431	784	4.31	31	8
55			44			1.3	18			588	1,100	7.24	62	10
57			46			1.3	20			813	1,570	10.9	80	12
61			46			1.3	22			813	1,570	11.6	90	13
70			53			1.6	27			1,230	2,350	19.7	145	16
80			61			1.6	30.5		20	1,400	2,740	26.8	180	20
112	0 －0.4		82	0 －0.4		1.85	38			1,560	3,140	43.4	440	25
123			89			1.85	43			2,490	5,490	82.8	480	30
135			99			2.1	49		25	2,650	6,270	110	795	35
151			121			2.1	57			3,430	8,040	147	1,170	40
192			148			2.6	76.5			6,080	15,900	397	3,100	50
209			170			3.15	86.5		30	7,550	20,000	530	3,500	60
