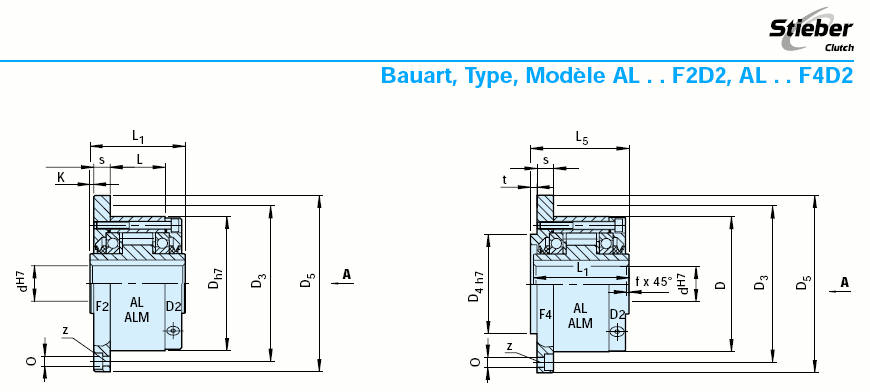

型号

Größe Size Taille

Leerlaufdrehzahlen Overrunningspeeds Vitessesenrouelibre

Gewicht Schleppmoment Weight Resistancetorque Masse     Couplerésiduel

dH7

TKN1)

nimax2)

namax3)

Dh7

L1

D5

D3

z

O

D4h7    t

L5

K

s

f

TR

[mm]

[Nm]

[min–1]

[min–1]

[mm]

[mm]

[mm]

[mm]

–

[mm]

[mm] [mm]

[mm]

[mm]

[mm]

[mm]

[kg]

[Ncm]

AL12F4D2

12

55

2500

7200

62

42

85

72

3

5,5

42  3

44

0,5

10,3

0,5

0,9

11

AL15F4D2

15

125

1900

6500

68

52

92

78

3

5,5

47  3

54

0,5

10,3

0,8

1,3

15

AL20F4D2

20

181

1600

5600

75

57

98

85

4

5,5

55  3

59

0,5

10,8

0,8

1,7

18

AL25F4D2

25

288

1400

4500

90

60

118

104

4

6,6

68  3

62

0,5

10,5

1

2,6

36

AL28F4D2

28

500

1300

4100

100

68

128

114

6

6,6

75  3

70

0,5

11,3

1

3,5

4

AL30F4D2

30

500

1300

4100

100

68

128

114

6

6,6

75  3

70

0,5

11,3

1

3,5

4

AL35F4D2

35

725

1100

3800

110

74

138

124

6

6,6

80  3,5

76

1

11,8

1

4,5

60

AL40F4D2

40

1025

950

3400

125

86

160

142

6

9

90  3,5

88

1

13,8

1,5

6,9

84

AL45F4D2

45

1125

900

3200

130

86

165

146

8

9

95  3,5

88

1

13,8

1,5

7,1

94

AL50F4D2

50

2125

850

2800

150

92

185

166

8

9

110  4

94

1

12,8

1,5

10,1

128

AL55F4D2

55

2625

720

2650

160

104

204

182

8

11

115  4

106

1,5

16,8

2

13,1

150

AL60F4D2

60

3500

680

2450

170

114

214

192

10

11

125  4

116

1,5

16,3

2

15,6

160

AL70F4D2

70

5750

580

2150

190

134

234

212

10

11

140  4

136

1,5

17,8

2,5

20,4

360

AL80F4D2

80

8500

480

1900

210

144

254

232

10

11

160  4

146,3

1,5

20,3

2,5

26,7

360

AL90F4D2

90

14500

380

1700

230

158

278

254

10

14

180  4,5

161

1,5

20

3

39

680

AL100F4D2

100

20000

350

1450

270

182

335

305

10

18

210  5

184

2,5

28

3

66

880

AL120F4D2

120

31250

250

1250

310

202

375

345

12

18

240  5

204

2,5

28,5

3

91

1200

AL150F4D2

150

70000

180

980

400

246

485

445

12

22

310  5

249

2,5

31

4

186

1350

AL200F4D2

200

175000

120

750

520

326

625

565

18

26

400  5

328

3

40

5

425

4200

AL250F4D2

250

287500

100

620

610

396

740

680

20

33

480  5

398

3

45

5

680

6500

ALM25F4D2

25

388

1100

2800

90

60

118

104

4

6,6

68  3

62

0,5

10,5

1

2,7

41

ALM30F4D2

30

588

1000

2500

100

68

128

114

6

6,6

75  3

70

0,5

11,3

1

3,65

64

ALM35F4D2

35

838

900

2400

110

74

138

124

6

6,6

80  3,5

76

1

11,8

1

4,7

76
