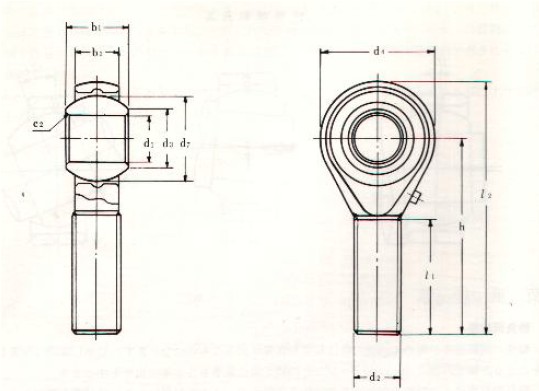

主要寸法(mm)

静的負

荷容量

(Kgf)

呼び番

ｄ１

Ｈ７

ｂ１

ｈ

ｄ２  ｌ６ｇ

１

ｂ２ｌ２

ｄ３ｄ

４

ｄ７

Ｃ２

号

SRM4

SRM5

SRM6

SRM8

SRM10

SRM12

SRM14

SRM16

SRM18

SRM20

SRM22

SRM25

SRM28

SRM30

4

5

6

8

10

12

14

16

18

20

22

25

28

30

7

8

9

12

14

16

19

21

23

25

28

31

35

37

30

33

36

42

48

54

60

66

72

78

84

94

103

110

M 4x0.7

M 5x0.8

M 6x1.0

M 8x1.25

M10x1.5

M12x1.75

M14x2.0

M16x2.0

M18x1.5

M20x1.5

M22x1.5

M24x2.0

M27x2.0

M30x2.0

17

20

22

25

28

33

36

40

44

47

51

57

62

66

5.2

6

6.7

9

10.5

12

13.5

15

16.5

18

20

22

24

25

37

41

45

53

61

69

77

85

93

101

109

122

134

143

6.4

7.7

9

10.4

12.9

15.4

16.9

19.4

21.9

24.4

25.8

29.6

32.3

34.8

14

16

18

22

26

30

34

38

42

46

50

56

62

66

9.53

11.11

12.7

15.88

19.05

22.23

25.4

28.58

31.75

34.93

38.1

42.86

47.63

50.8

0.3

0.3

0.4

0.4

0.5

0.5

0.6

0.6

0.6

0.8

0.8

0.8

0.8

0.8

250

400

560

770

1,200

1,850

2,270

2,700

3,250

3,850

4,600

5,250

6,900

7,350
