型号	尺寸(mm)
	规格	A	A1	A2	A3	B	B1	H	H1	H21)	H22)	V1	E1	E2	E3	E8	E9	K1	K2	K3	K4
1653-194-20	15	47	23.5	15	16	72.6	53.6	24	19.9	16.3	16.2	5	38	30	26	24.55	6.7	15.2	16.8	3.2	3.2
	20	63	31.5	20	21.5	91	65.6	30	25.35	20.75	20.55	6	53	40	35	32.5	7.3	19.8	19.8	3.35	3.35
1653-893-20
1653-894-20
	25	70	35	23	23.5	107.9	79.5	36	29.9	24.45	24.25	7.5	57	45	40	38.3	11.5	23.3	24.45	5.5	5.5
1653-293-20
1653-294-20
	30	90	45	28	31	119.7	89.4	42	35.35	28.55	28.35	7	72	52	44	48.4	14.6	25	26.7	6.05	6.05
1653-793-20
1653-794-20
	35	100	50	34	33	139	105.5	48	40.4	32.15	31.85	8	82	62	52	58	17.35	28.75	30.25	6.9	6.9
1653-393-20
1653-394-20
	45	120	60	45	37.5	174.1	133.5	60	50.3	40.15	39.85	10	100	80	60	69.8	20.9	35.5	37.5	8.2	8.2
1653-493-20
1653-494-20

精度等级	型号	尺寸(mm)                                      重量
											C             C0	Mt             Mt0		ML	ML0
		规格	N1	N2	N6±0.5	S1	S2	S5	S9	(kg)	动载             静载	动载	静载	动载	静载
N	R1653-194-20	15	5.2	4.4	10.3	4.3	M5	4.4	M2.5-3.5深	0.3	10 000     20 200	130	190	98	150
UP		20	7.7	5.2	13.2	5.3	M6	6	M3-5深	0.55	24 400     35 200	310	450	225	330
SP
P
H	R1653-893-20
N	R1653-894-20
UP		25	9.3	7	15.2	6.7	M8	7	M3-5深	0.9	30 400     45 500	430	650	345	510
SP
P
H	R1653-293-20
N	R1653-294-20
UP		30	11	7.9	17	8.5	M10	9	M3-5深	1.5	40 000     57 800	690	1 000	495	715
SP
P
H	R1653-793-20
N	R1653-794-20
UP		35	12	10.2	20.5	8.5	M10	9	M3-5深	2.25	55 600     81 000	1 200	1 740	830	1 215
SP
P
H	R1653-393-20
N	R1653-394-20
UP		45	15	12.4	23.5	10.4	M12	14	M4-7深	4.3	90 400   128 500	2 440	3 470	1700	2425
SP
P
H	R1653-493-20
N	R1653-494-20

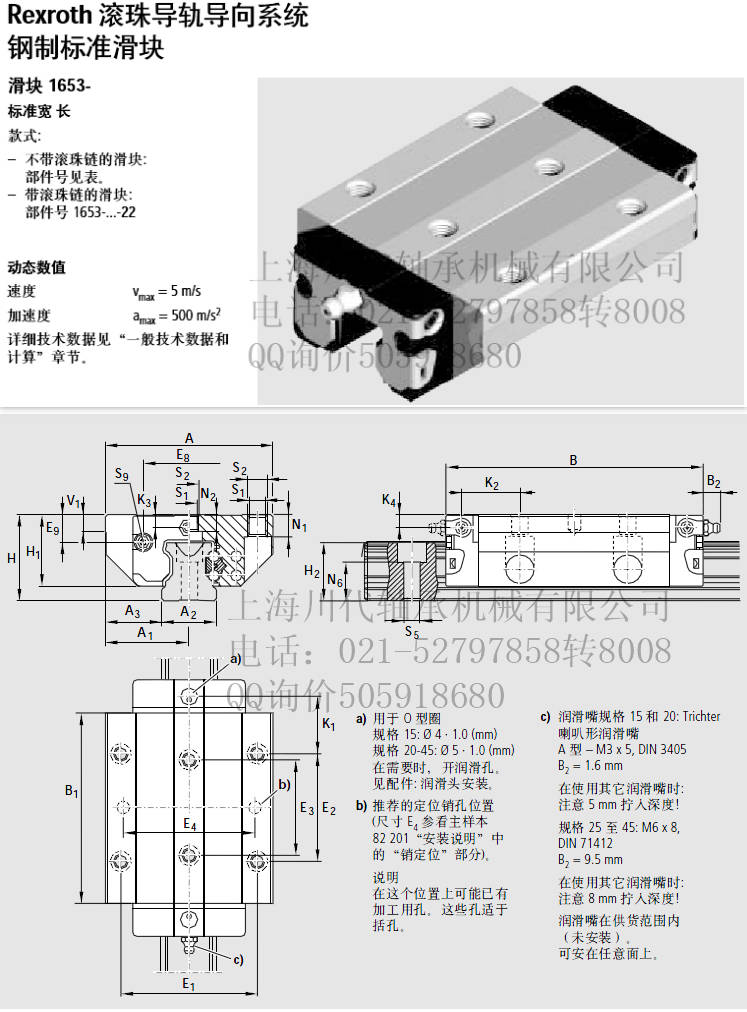

		Rexroth滚珠导轨导向 钢制标准滑块 滑块1653- 标准宽长 款式: . -不带滚珠链的滑块: 部件号见表。 一带滚珠链的滑块: 部件号13..-22 动态数值 速度 Vnax= 5 m/s 加速度 amx= 500 m/s2 详细技术数据见“一般技术数据和 计算”章节。 部件号: 特殊款式 精度等级H，问隙预紧，及从规格. 30起的0.02C预紧的滑块也可供货 下列款式: 镀硬铬滑块体 -防腐CR， 不带滚珠链: 部件号1653...3-70 一防腐CR, 带滚珠链: 部件号1653-..3-72 对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以 100000米行程为基准确定的。 实际中经常是以50000米行程为 基准。 在此情况下: 表格中的C, M和M值乘以系. 数1.26。
