立式座TBMH-16、TBMH-20R、TBMH-24、TBMH-31轴承尺寸规格

承载： 标准
滚动体： 钢球
轴承座： 铸铁攻丝底座
自调心： +/- 1.5 度
锁紧： 固定螺钉
密封： 接触密封和防尘盖
温度： -28℃～93℃
重新润滑： 已塞住，附带润滑脂嘴

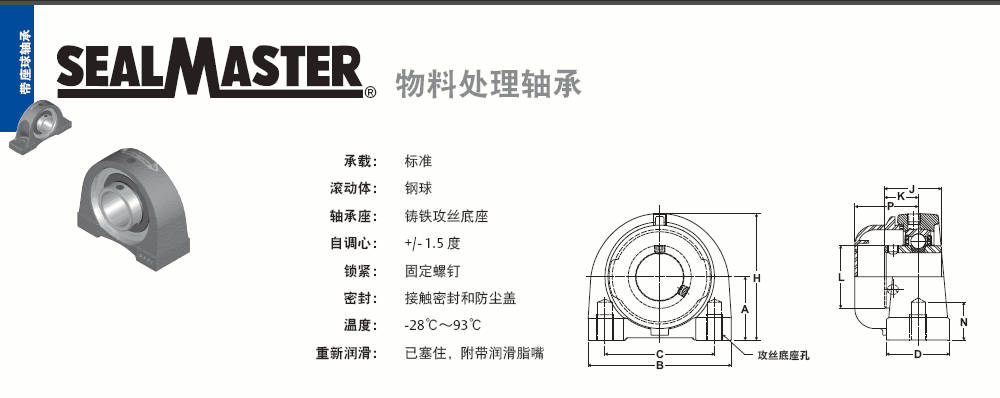

TBMH 系列攻丝底座立式座 － 固定螺钉锁定

孔径

型号

轴承芯件

-编号

可选端盖*

基本动态

-额定载荷

-磅/牛

尺寸（英寸/毫米）

螺栓

UNC-2B

螺纹

单元-

重量-

磅/公斤

A

B

C

D

H

J

K

L

P

N-最小-攻丝深度

英寸

1

TBMH-16

MH-16

ECC-16

2801

12459

1-7/16

36.5

3

76.2

2

50.8

1-1/2

38.1

2-13/16

71.4

1-3/8

34.9

13/16

20.6

1-3/8

34.9

1-3/4

44.5

1/2

12.7

3/8-16

1.6

.72

1-3/16

1-1/4

TBMH-19

TBMH-20R

MH-19

MH-20R

ECC-19

4381

19487

1-3/4

44.5

4

101.6

3

76.2

1-1/2

38.1

3-13/32

86.5

1-1/2

38.1

7/8

22.2

1-19/32

40.5

1-49/64

44.8

5/8

15.9

7/16-14

2.9

1.30

1-1/4

1-7/16

TBMH-20

TBMH-23

MH-20

MH-23

ECC-23

ECC-23

5782

25718

1-7/8

47.6

4-1/4

108.0

3-1/4

82.6

1-7/8

47.6

3-3/4

95.3

1-11/16

42.9

1

25.4

1-55/64

47.2

1-7/8

47.6

3/4

19.1

1/2-13

3.9

1.75

1-1/2

TBMH-24

MH-24

ECC-24

7340

32648

1-15/16

49.2

4-5/8

117.5

3-1/2

88.9

1-7/8

47.6

3-15/16

100.0

1-15/16

49.2

1-3/16

30.2

2-1/16

52.4

2-3/32

53.2

3/4

19.1

1/2-13

4.6

2.10

1-11/16

TBMH-27

MH-27

ECC-27

7901

35144

2-1/8

54.0

5

127.0

3-3/4

95.3

2

50.8

4-1/4

108.0

1-15/16

49.2

1-3/16

30.2

2-19/64

58.3

2-5/32

54.8

3/4

19.1

1/2-13

5.7

2.57

1-15/16

TBMH-31

MH-31

ECC-31

7889

35090

2-1/4

57.2

5-1/2

139.7

4

101.6

2

50.8

4-5/8

117.5

2-1/32

51.6

1-9/32

32.5

2-15/32

62.7

2-1/8

53.9

7/8

22.2

5/8-11

6.7

3.05
