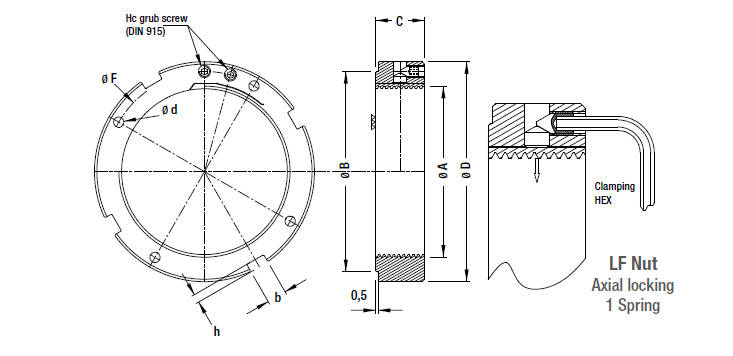

Type |
Thread
A ØD |
ØB |
C |
b xh |
ØF |
Ød |
Hc grub Unlocking
screw Torque MaxAxial load |
Weight |
|
|
|
|
|
|
|
Nm N |
kg |
LF1 |
12 x 1,00 28 |
22 |
15 |
4x2 |
20 |
3,2 |
1x M4 4 36 200 |
0,05 |
LF2 |
14 x 1,00 30 |
25 |
15 |
4x2 |
22 |
3,2 |
1x M4 6 42 600 |
0,06 |
LF3 |
15 x 1,00 31 |
26 |
15 |
4x2 |
23 |
3,2 |
1x M4 6 51 500 |
0,06 |
LF4 |
17 x 1,00 33 |
28 |
15 |
4x2 |
26 |
3,2 |
1x M4 7 58 700 |
0,07 |
LF5 |
18 x 1,00 34 |
29 |
15 |
4x2 |
26 |
3,2 |
2x M4 9 55 400 |
0,07 |
LF6 |
20 x 1,00 37 |
32 |
15 |
4x2 |
29 |
3,2 |
2x M4 10 61800 |
0,08 |
LF7 |
22 x 1,50 39 |
34 |
15 |
4x2 |
30 |
3,2 |
2x M4 12 64700 |
0,09 |
LF8 |
25 x 1,50 43 |
38 |
15 |
5x2 |
33 |
4,2 |
2x M5 15 80200 |
0,10 |
LF9 |
30 x 1,50 48 |
43 |
15 |
5x2 |
39 |
4,2 |
2x M5 20 100600 |
0,12 |
LF10 |
32 x 1,50 50 |
45 |
15 |
5x2 |
41 |
4,2 |
2x M5 24 113500 |
0,13 |
LF11 |
35 x 1,50 53 |
48 |
15 |
5x2 |
44 |
4,2 |
2x M5 29 118500 |
0,14 |
LF12 |
38 x 1,50 56 |
51 |
15 |
5x2 |
47 |
4,2 |
2x M5 35 124500 |
0,15 |
LF13 |
40 x 1,50 58 |
52 |
15 |
6x 2,5 |
50 |
4,2 |
2x M5 41 127100 |
0,15 |
LF14 |
42 x 1,50 62 |
56 |
15 |
6x 2,5 |
52 |
4,2 |
2x M5 45 131300 |
0,18 |
LF15 |
45 x 1,50 65 |
59 |
15 |
6x 2,5 |
55 |
4,2 |
2x M5 55 143400 |
0,19 |
LF16 |
50 x 1,50 69 |
63 |
15 |
6x 2,5 |
59 |
4,2 |
2x M5 70 165200 |
0,19 |
LF17 |
52 x 1,50 72 |
66 |
15 |
6x 2,5 |
62 |
4,2 |
2x M5 85 171900 |
0,22 |
LF18 |
55 x 2,00 75 |
68 |
15 |
7x3 |
65 |
4,2 |
2x M5 105 241 300 |
0,23 |
LF19 |
60 x 2,00 80 |
73 |
20 |
7x3 |
72 |
4,2 |
2x M5 130 263 800 |
0,33 |
LF20 |
65 x 2,00 85 |
78 |
20 |
7x3 |
76 |
4,2 |
2x M5 160 291 000 |
0,35 |
LF21 |
70 x 2,00 90 |
82 |
20 |
8x 3,5 |
81 |
4,2 |
2x M5 200 313 900 |
0,36 |
LF22 |
75 x 2,00 95 |
87 |
20 |
8x 3,5 |
86 |
4,2 |
2x M5 220 347 800 |
0,39 |
LF23 |
80 x 2,00 105 |
97 |
20 |
8x 3,5 |
93 |
5,2 |
2x M6 240 371 300 |
0,55 |
LF24 |
85 x 2,00 110 |
102 |
20 |
8x 3,5 |
98 |
5,2 |
2x M6 250 394 900 |
0,57 |
LF25 |
90 x 2,00 115 |
106 |
20 |
10x4 |
104 |
5,2 |
2x M6 265 422 500 |
0,60 |
LF26 |
95 x 2,00 120 |
111 |
20 |
10x4 |
107 |
5,2 |
2x M6 295 446 300 |
0,63 |
LF27 |
100 x2,00 125 |
116 |
20 |
10x4 |
114 |
5,2 |
2x M6 325 470 200 |
0,65 |
LF28 |
105 x2,00 130 |
119 |
20 |
12x5 |
118 |
5,2 |
2x M6 365 494 000 |
0,68 |
LF29 |
110 x2,00 135 |
124 |
20 |
12x5 |
122 |
5,2 |
2x M6 405 517 800 |
0,72 |
LF30 |
115 x2,00 140 |
129 |
20 |
12x5 |
127 |
5,2 |
2x M6 450 545 000 |
0,75 |
LF31 |
120 x2,00 145 |
134 |
20 |
12x5 |
132 |
5,2 |
2x M6 500 574 300 |
0,78 |
LF32 |
125 x2,00 150 |
139 |
20 |
12x5 |
137 |
5,2 |
2x M6 560 598 500 |
0,80 |
LF33 |
130 x2,00 155 |
144 |
20 |
12x5 |
142 |
5,2 |
2x M6 635 626 600 |
0,85 |
LF34 |
135 x2,00 165 |
152 |
22 |
14x6 |
150 |
6,2 |
2x M8 680 723 300 |
1,15 |
LF35 |
140 x2,00 170 |
157 |
22 |
14x6 |
155 |
6,2 |
2x M8 1065 761 900 |
1,20 |
LF36 |
145 x2,00 175 |
162 |
22 |
14x6 |
160 |
6,2 |
2x M8 1065 789 300 |
1,25 |
LF37 |
150 x2,00 180 |
167 |
22 |
14x6 |
165 |
6,2 |
2x M8 1065 821 700 |
1,30 | |
