1651-819-20、R1651-819-20、R165181920轴承尺寸规格

型号	尺寸(mm)
	规格	A	A1	A2	A3	B	B1	H	H1	H21)	H22)	V1	E1	E2	E3	E8	E9	K1	K2	K3	K4
R1651-119-20	15	47	23.5	15	16	58.2	39.2	24	19.9	16.3	16.2	5	38	30	26	24.55	6.7	8	9.6	3.2	3.2
R1651-111-20
R1651-112-20
R1651-113-20
R1651-114-20
R1651-819-20	20	63	31.5	20	21.5	75	49.6	30	25.35	20.75	20.55	6	53	40	35	32.5	7.3	11.8	11.8	3.35	3.35
R1651-811-20
R1651-812-20
R1651-813-20
R1651-814-20
R1651-219-20	25	70	35	23	23.5	86.2	57.8	36	29.9	24.45	24.25	7.5	57	45	40	38.3	11.5	12.45	13.6	5.5	5.5
R1651-211-20
R1651-212-20
R1651-213-20
R1651-214-20
R1651-719-20	30	90	45	28	31	97.7	67.4	42	35.35	28.55	28.35	7	72	52	44	48.4	14.6	14	15.7	6.05	6.05
R1651-711-20
R1651-712-20
R1651-713-20
R1651-714-20
R1651-319-20	35	100	50	34	33	110.5	77	48	40.4	32.15	31.85	8	82	62	52	58	17.35	14.5	16	6.9	6.9
R1651-311-20
R1651-312-20
R1651-313-20
R1651-314-20
R1651-419-20	45	120	60	45	37.5	137.6	97	60	50.3	40.15	39.85	10	100	80	60	69.8	20.9	17.3	19.3	8.2	8.2
R1651-411-20
R1651-412-20
R1651-413-20
R1651-414-20

精度等级	型号	尺寸(mm)                                      重量
											C             C0	Mt   Mt0		ML	ML0
		规格	N1	N2	N6 ±0.5	S1	S2	S5	S9	(kg)	动载             静载	动载	静载	动载	静载
UP	R1651-119-20	15	5.2	4.4	10.3	4.3	M5	4.4	M2.5 -3.5深	0.2	7 800     13 500	74	130	40	71
SP	R1651-111-20
P	R1651-112-20
H	R1651-113-20
N	R1651-114-20
UP	R1651-819-20	20	7.7	5.2	13.2	5.3	M6	6	M3-5深	0.45	18 800     24 400	240	310	130	165
SP	R1651-811-20
P	R1651-812-20
H	R1651-813-20
N	R1651-814-20
UP	R1651-219-20	25	9.3	7	15.2	6.7	M8	7	M3-5深	0.65	22 800     30 400	320	430	180	240
SP	R1651-211-20
P	R1651-212-20
H	R1651-213-20
N	R1651-214-20
UP	R1651-719-20	30	11	7.9	17	8.5	M10	9	M3-5深	1.1	31 700     41 300	540	720	290	380
SP	R1651-711-20
P	R1651-712-20
H	R1651-713-20
N	R1651-714-20
UP	R1651-319-20	35	12	10.2	20.5	8.5	M10	9	M3-5深	1.6	41 900     54 000	890	1 160	440	565
SP	R1651-311-20
P	R1651-312-20
H	R1651-313-20
N	R1651-314-20
UP	R1651-419-20	45	15	14.4	23.5	10.4	M12	14	M4-7深	3	68 100     85 700	1830	2310	890	1130
SP	R1651-411-20
P	R1651-412-20
H	R1651-413-20
N	R1651-414-20

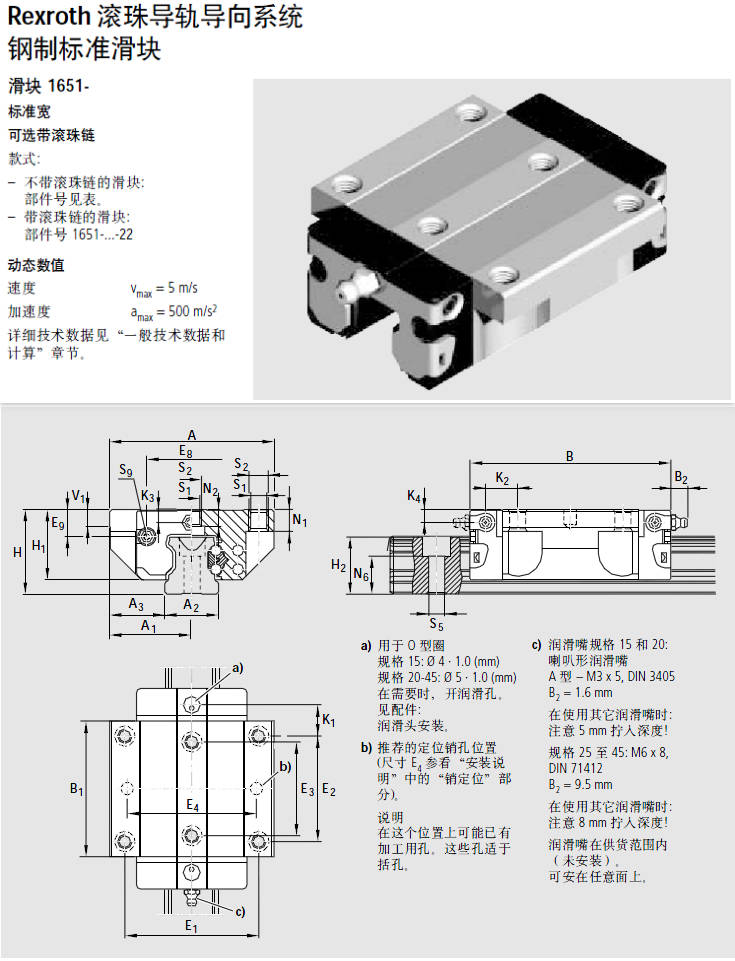

Rexroth滚珠导轨导向 钢制标准滑块 滑块1651- 标准宽 可选带滚珠链 款式 一不带滚珠链的滑块: 部件号见表。 -带滚珠链的滑块. 部件号161-..222 动态数值 速度 Vmax= 5 m/s . 加速度 amx = 500 m/s2 详细技术数据见“一般技术数据和 计算”章节。 部件号 特殊款式 精度等级H，间隙预紧，及从规格 30起的0.02C预紧的滑块也可供货 下列款式: 不锈钢滑块体 -防腐NR,不带滚珠链: 部件号2001-..3-30 防腐NR,带滚珠链: 部件号2001-..3-32 镀硬铬滑块体 防腐CR，不带滚珠链: 部件号1651-..3-70 -防腐CR,带滚珠链: 部件号151-..3-72 对额定动载荷和额定动转矩的说明 (见表) 额定动载荷和额定动转矩是以 100000米行程为基准确定的。 实际中经常是以50000米行程为 基准。 在此情况下: 表格中的C,M和M值乘以系 数1.26。
