R1506 600 51轴承尺寸规格 |

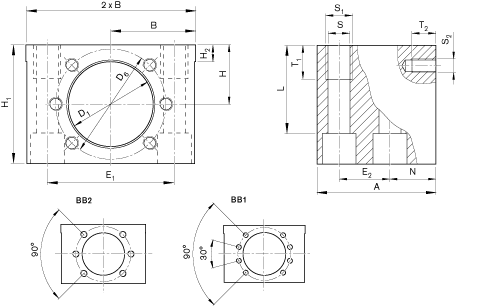

| Click to enlarge picture.
|
|
| Part numbers (TNR) |
R1506 600 51 |
| Fitting size d0 x P |
63x20R x 6,5
63x40R x 6,5 |
| A [mm] |
100 |
| D1 H7 [mm] |
95 |
| D6 [mm] |
115 |
| E1 [mm] |
130 ±0,2 |
| E2 [mm] |
46 ±0,15 |
| B ±0,01 [mm] |
80 |
| H1 [mm] |
116 |
| H ±0,01 [mm] |
58 |
| H2 [mm] |
15 |
| N [mm] |
37 |
| S [mm] |
17 |
| S1 [mm] |
M20 |
| T1 [mm] |
30 |
| S2 [mm] |
M12 |
| T2 [mm] |
20 |
| Hole pattern |
BB1 |
| Hex socket cap. screw ISO 4762 |
M16 |
| Clamping length L [mm] |
95.00 |
| m [kg] |
7.67 |
| Product group info |
Steel nut housings MGD are designed for FEM-E-C, FDM-E-C and SEM-E-C ball nuts.
In addition to bolting, the housings should be locked in place by positive means (e.g. two pins with a diameter equal to that of the screws S2).
We recommend using screws with a strength class of 8.8.
Tightening torque
see “Mounting”
Reference edges are formed on both sides.
If Ball Screws are used with Front Lube Units, the Front Lube Unit may project beyond the housing. This must be considered when calculating the stroke. | |
