SRJ006C超精密关节轴承轴承尺寸规格 |
| 型番 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
C(N) |
Co(N) |
座ｸﾞﾘ深さ |
二面幅 |
重量 kg |
| SRJ004C |
19 |
15 |
3.8 |
2.5 |
10 |
6 |
M3 |
3.6 |
2 |
6 |
1.5 |
128 |
100 |
1.5 |
4 |
0.015 |
| SRJ006C |
25 |
20 |
5.5 |
3.8 |
11.5 |
8 |
M4×0.5 |
4.5 |
3 |
10 |
2 |
320 |
280 |
2.3 |
5 |
0.036 |
| SRJ008C |
30 |
24 |
7 |
4 |
16 |
12 |
M5×0.5 |
5.5 |
3.4 |
11 |
2 |
490 |
540 |
2 |
7 |
0.060 |
| SRJ012C |
42 |
34 |
11 |
6 |
20 |
15 |
M10 |
11 |
4.3 |
14 |
2 |
720 |
770 |
3.6 |
14 |
0.180 |
| SRJ016C |
56 |
45 |
12 |
7 |
32 |
18 |
M12 |
12.6 |
5.5 |
25 |
5 |
1170 |
1300 |
4.6 |
14 |
0.370 |
| SRJ024C |
74 |
62 |
17 |
11 |
42 |
23 |
M14 |
15 |
6.6 |
35 |
7 |
2840 |
3920 |
5.5 |
17 |
0.930 |
| SRJ032C |
100 |
84 |
22 |
16 |
60 |
30 |
M16 |
16.6 |
9 |
48 |
10 |
5800 |
8820 |
8.6 |
22 |
2.300 |
| SRJ048C |
136 |
114 |
38 |
22 |
78 |
38 |
M28×2 |
30 |
11 |
60 |
10 |
10600 |
16000 |
10.8 |
30 |
6.730 | |
| 注： C及びCoはロッドに作用する圧縮（押込み）荷重の場合とする。上記寸法は予告なく変更することがあります。 |
| ■ 型番の選定 |
|
| 高精度
移动部件具有精度高，摩擦阻力小，因为它是在滚动轴承结构乘以预置Sukimazero。
小型化多度的自由度轴承
相对于这些组合滚动轴承具有三个自由度，实现高刚性和紧凑的。
在并联机构中的应用
它是理想的高精度，高刚性和尺寸的并行机制。
超精密内球面加工技术
我被实现超精密加工技术领域的Hihaisuto。 |
近期推荐轴承型号SRJ006C超精密关节轴承,
,
SRJ048C高精密关节轴承 球铰,
SRJ006C超精密关节轴承,
SRJ004C超精密关节轴承,
SRJ012C超精密关节轴承,
SRJ048C超精密关节轴承,
SRJ012CSP高精密关节轴承 球铰,
SRJ024CSP高精密关节轴承 球铰,
SRJ032C-SP高精密关节轴承 球铰,
SRJ008CP高精密关节轴承 球铰,
SRJ016C,
以上为我司部分轴承型号，如需查找其他型号，可登陆我们的现货中心栏目或致电021-52797858转8008询价,进行详细查询，谢谢！
|

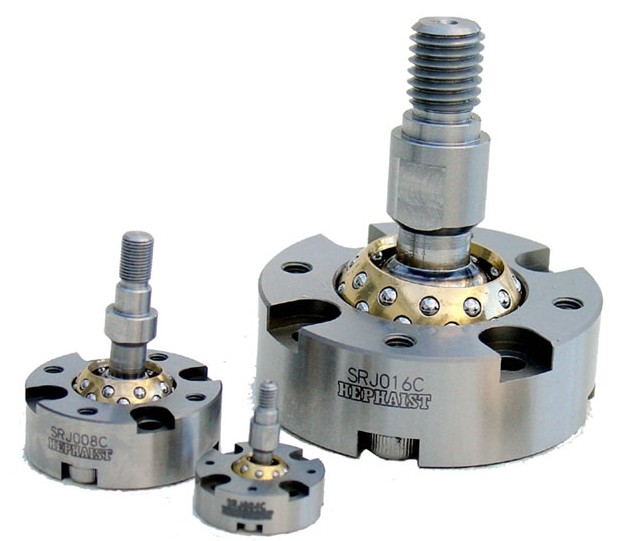

| SRJ006C超精密关节轴承产品详细图片： |
 |
| HEPHAIST品牌介绍： |
HEPHAISTOS，是以锻冶之神、公艺之神，及火神，创造价值的、有个性的人格神来登场。钢的极高度技术创造，及朝着继续燃烧的热情来创造出精密机械，以这样的愿望，把社名命名为HEPHAIST SEIKO，并以此名，日夜钻研，勤奋的全力以赴。
HST精工从昭和37年设立以来已经历了30几年，一惯性的投入直线运动机构的研究，开发生产出经过精细的、独创性的思考，而设计出来的优秀的直线轴承。以高精度、高质量为目标的专门制造厂，经年累月的经验衍生出来的技术，用于多自由度位置的机构，并以更近一层的研究开发为要务，来对新时代有所贡献。HST成功的开发出几乎没有间隙的崁合用塑料制的钢性保持器，直线钢珠微小轴承系列(O3，O4，O5)也开始生产。另外，一体制造的Flange type(冷间锻造)的开发，其接合部分的刚性、加工精度、信赖性，皆是高质量的制品，各种不同形状的Flange type都获得极高的评价。HST还生产各种广泛、多样化且高质量的Linear Ball Bearing，精致小巧，使用容易，高性能的特点已经成为日益复杂的高速化、小型化、省能源的机构不可或缺的一个重要的元素了。HST产品特征包括1.高精度：轴承与轴心的间隙是确保客户的装置精度重要的元素，适切的轴心圆径和正确的组装可以得到理想的间隙，HST 所制造的高精度轴承，皆在严格的环境要求下制作，经得起考验。
2.高性能：在狭小的空间里设计出用 4~6 条钢珠列，用强韧的外筒支撑，抵抗各方来的外力滑顺地运动着，形成折动抵抗少并且节省能源的轴承。
3.低噪音：树脂制的保持器在行走中不仅仅有低噪音，且保证滑顺的钢珠以低摩擦来循环运动着。
4.寿命长：轴承的推定寿命是由确定荷重和使用的条件所左右着HST 保证各种成品皆用适当的材料经由热处理烧入后精密加工而成的钢珠轨道，再大的定格荷重都能期待其长寿命 |
上海川代轴承机械有限公司专业销售HEPHAIST SRJ006C超精密关节轴承轴承,HEPHAIST品牌供应商,我们为您提供SRJ006C超精密关节轴承的具体的规格参数及报价，本公司同时销售包括HEPHAIST品牌在内的多种进口轴承，包括深沟球轴承、自动调心球轴承、角接触球轴承、圆柱滚子轴承、滚针轴承、球面滚子轴承、推力轴承、Y-轴承、滚轮轴承，直线轴承，滑动轴承，轴承箱及各种精密机械部件等产品，目前公司拥有现货库存、快捷的物流体系、能在较短的时间内为用户解决轴承的配套供应和提供个性化服务。
欢迎垂询HEPHAIST SRJ006C超精密关节轴承轴承价格和库存信息。咨询热线：021-52797858转8008询价 |
